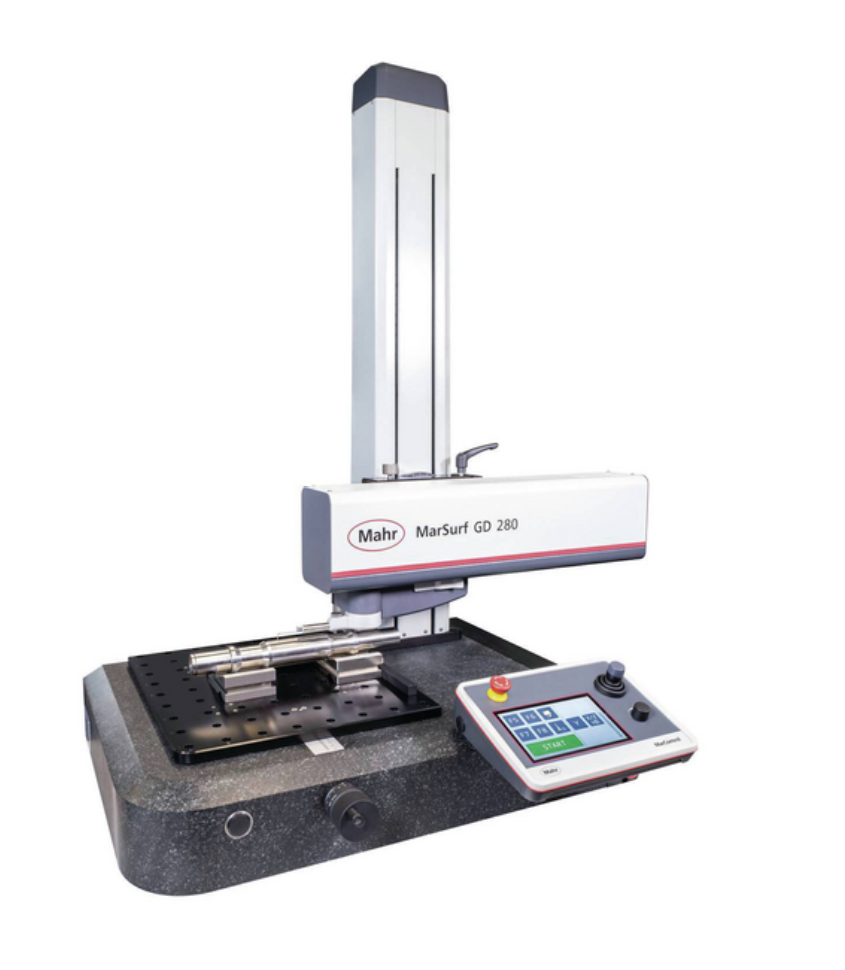

Máy đo biên dạng MarSurf GD 140/ 280

Máy đo biên dạng MarSurf – Giải pháp đo lường chính xác từ Đức

TTCtech tự hào là đại lý phân phối chính hãng máy đo biên dạng MarSurf của Mahr – thương hiệu đo lường hàng đầu đến từ Đức.

Thiết bị nổi bật với độ chính xác cao, thiết kế thông minh và khả năng vận hành ổn định, giúp đo lường chính xác các đặc trưng hình học như biên dạng, độ cong, bán kính và góc. MarSurf là giải pháp lý tưởng cho các ngành cơ khí chính xác, khuôn mẫu, ô tô và hàng không.

Liên hệ TTCtech để được tư vấn và trải nghiệm thiết bị chất lượng Đức ngay hôm nay.

TÍNH NĂNG NỔI BẬT

Trục chuyển động tốc độ cao

• Tốc độ dịch chuyển trục X lên đến 200 mm/s
• Tốc độ đo bề mặt nhanh hơn 40 lần so với MarSurf GD 120
• Mặc định, trục Z hỗ trợ hoàn toàn CNC
• Trục Z nhanh hơn khoảng gấp đôi so với các trục Z đời trước của Mahr
• Nhanh hơn tới 5 lần so với trục Z tiêu chuẩn trên thị trường
• Tự động tiếp xúc và đặt gốc qua trục Z

Hệ thống gá đầu dò linh hoạt với đầu dò BFW

• Thay đầu dò nhanh, bảo vệ đầu dò bằng cơ cấu gá từ tính
• Dễ dàng chuyển đổi từ đo chuẩn sang đo ngang mà không cần dụng cụ
• Có thể mở rộng thêm các đầu đo tiếp xúc

Hệ thống kẹp phôi cải tiến:

• Bàn gá 390 x 430 mm, lỗ định vị Ø50 mm
• Tích hợp chức năng điều chỉnh TY 60 mm
• Thiết kế tích hợp loại bỏ nhu cầu sử dụng bàn trượt XY
• Cấu hình gá thấp giúp giảm sai số do vòng lặp đo, nâng cao độ chính xác

MarSurf GD – Trạm đo độ nhám và độ nhấp nhô tiêu chuẩn mới:

• Dòng MarSurf GD thiết lập chuẩn mới trong đo lường độ nhám bề mặt, biên dạng và độ nhấp nhô
• Tối ưu cho cả phòng đo và khu vực sản xuất
• Tăng hiệu quả đo nhờ tốc độ, độ bảo mật và tính linh hoạt cao
• Các trạm đo được vận hành bằng phần mềm MarWin thân thiện với người dùng
  (MarWin Easy Roughness & Contour hoặc MarWin Professional Roughness & Contour).

MÔ TẢ SẢN PHẨM

• Tốc độ định vị  (Trục X): 0.02 – 200 mm/s
• Dải hành trình ngang (mm): GD140 (0- 140mm)/ GD280 (0-280 mm)
• Tốc độ đo: Lên đến 10 mm/s
• Lực đo: 0.7 mN
• Độ phân giải: range 1 : 7.6 nm / range 2 : 0. 76

Ứng dụng:

• Kỹ thuật cơ khí
  Đo biên dạng các chi tiết như: vòng bi, ren, thanh ren, trục vít me bi, trục, thanh răng
• Đo lường gần dây chuyền sản xuất
  Đo biên dạng trong quy trình bán tự động
• Ngành công nghiệp ô tô
  Đo các chi tiết như: hệ thống lái, phanh, truyền động, trục khuỷu, trục cam, nắp xy-lanh
• Y tế
  Đo biên dạng các chi tiết như: khớp nhân tạo hông và đầu gối, vít y tế, trụ cấy nha khoa
