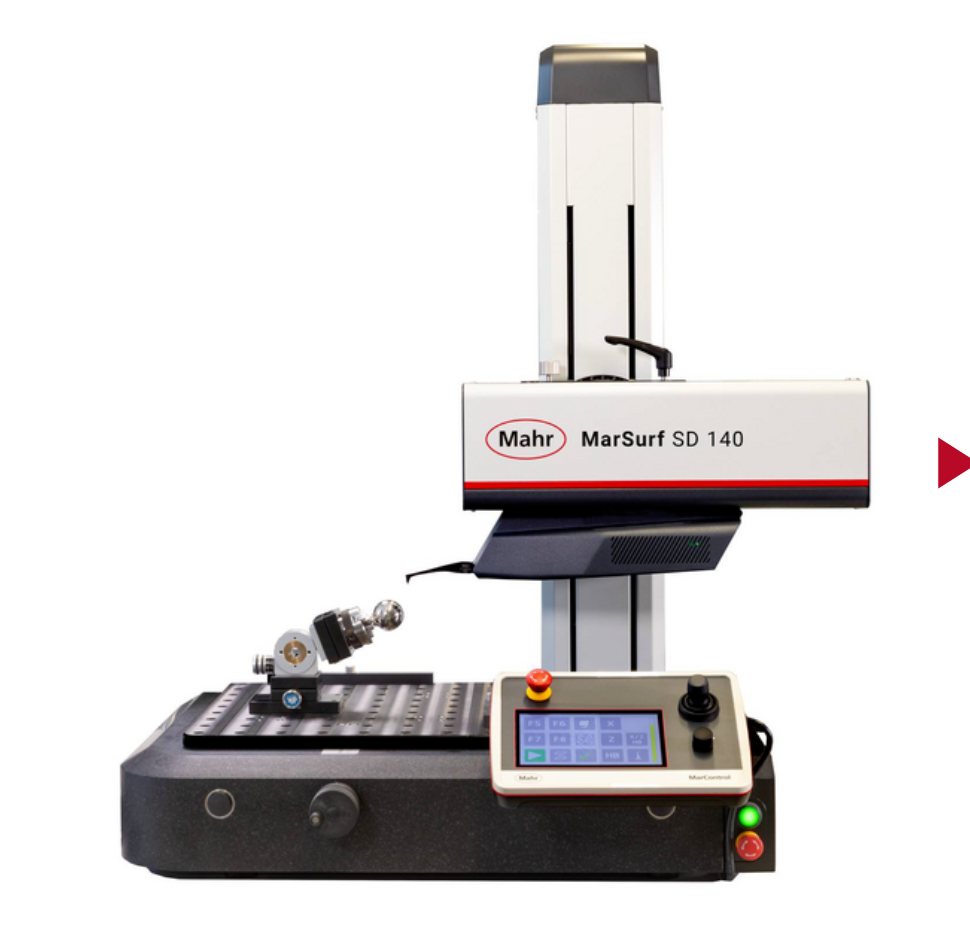

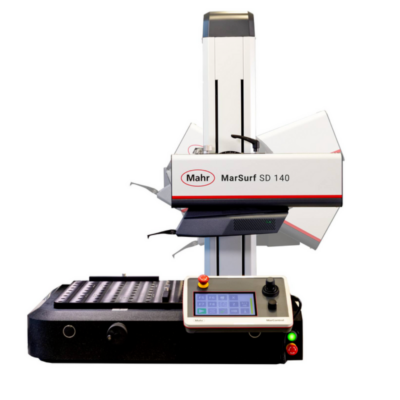

Máy đo biên dạng MarSurf SD 140

Máy đo biên dạng MarSurf – Giải pháp đo lường chính xác từ Đức

TTCtech tự hào là đại lý phân phối chính hãng máy đo biên dạng MarSurf của Mahr – thương hiệu đo lường hàng đầu đến từ Đức.

Thiết bị nổi bật với độ chính xác cao, thiết kế thông minh và khả năng vận hành ổn định, giúp đo lường chính xác các đặc trưng hình học như biên dạng, độ cong, bán kính và góc. MarSurf là giải pháp lý tưởng cho các ngành cơ khí chính xác, khuôn mẫu, ô tô và hàng không.

Liên hệ TTCtech để được tư vấn và trải nghiệm thiết bị chất lượng Đức ngay hôm nay.

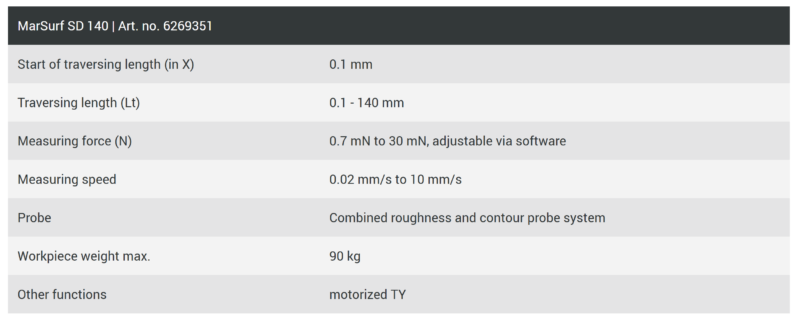

Đặc điểm kỹ thuật và tính năng

Đo độ nhám và biên dạng với chiều dài quét 140 mm và trục TY điều khiển bằng động cơ

MarSurf SD 140 BG 12 mang đến giải pháp kinh tế cho các phép đo bề mặt có độ chính xác cao. Thiết bị cho phép thu nhận đồng thời đặc tính độ nhám và biên dạng chỉ trong một lần quét – tiết kiệm thời gian và chi phí. Được trang bị hệ thống đầu dò phát triển mới, thiết bị cung cấp kết quả đáng tin cậy theo phương pháp đầu dò tiếp xúc. Nhờ dải tay dò đa dạng, thiết bị có thể ứng dụng linh hoạt cho nhiều nhiệm vụ đo khác nhau. Tương tự các hệ thống MarSurf khác, nó cũng được tích hợp hệ thống kẹp linh hoạt giúp rút ngắn thời gian gá đặt.

• Tốc độ dịch chuyển trục X lên đến 200 mm/s
• Tốc độ đo biên dạng nhanh hơn 25 lần so với thế hệ trước (MarSurf PCV hoặc CD 120)
• Tốc độ đo bề mặt nhanh hơn 40 lần so với MarSurf GD 120
• Mặc định, trục Z hỗ trợ hoàn toàn CNC
• Trục Z nhanh hơn khoảng gấp đôi so với các trục Z đời trước của Mahr
• Nhanh hơn tới 5 lần so với trục Z tiêu chuẩn trên thị trường
• Cơ cấu khóa điều chỉnh độc đáo đảm bảo cố định vị trí đo
• Điều chỉnh tinh để căn chỉnh tối ưu
• Trục đo X tốc độ cao với dải đo 140 mm/ 280 mm
• Trục TY tích hợp, vận hành thủ công với hành trình 60 mm
• Các trạm đo được vận hành bằng phần mềm MarWin thân thiện với người dùng
  (MarWin Easy Roughness & Contour hoặc MarWin Professional Roughness & Contour).

Tất cả các máy trong dòng MarSurf đều hoạt động trên một nền tảng chung.

• Thời gian đo ngắn nhờ tốc độ trục cao và các chu trình đo tự động.
• Lắp đặt và thay đổi nhanh chóng, đơn giản nhờ hệ thống kẹp tiên tiến.

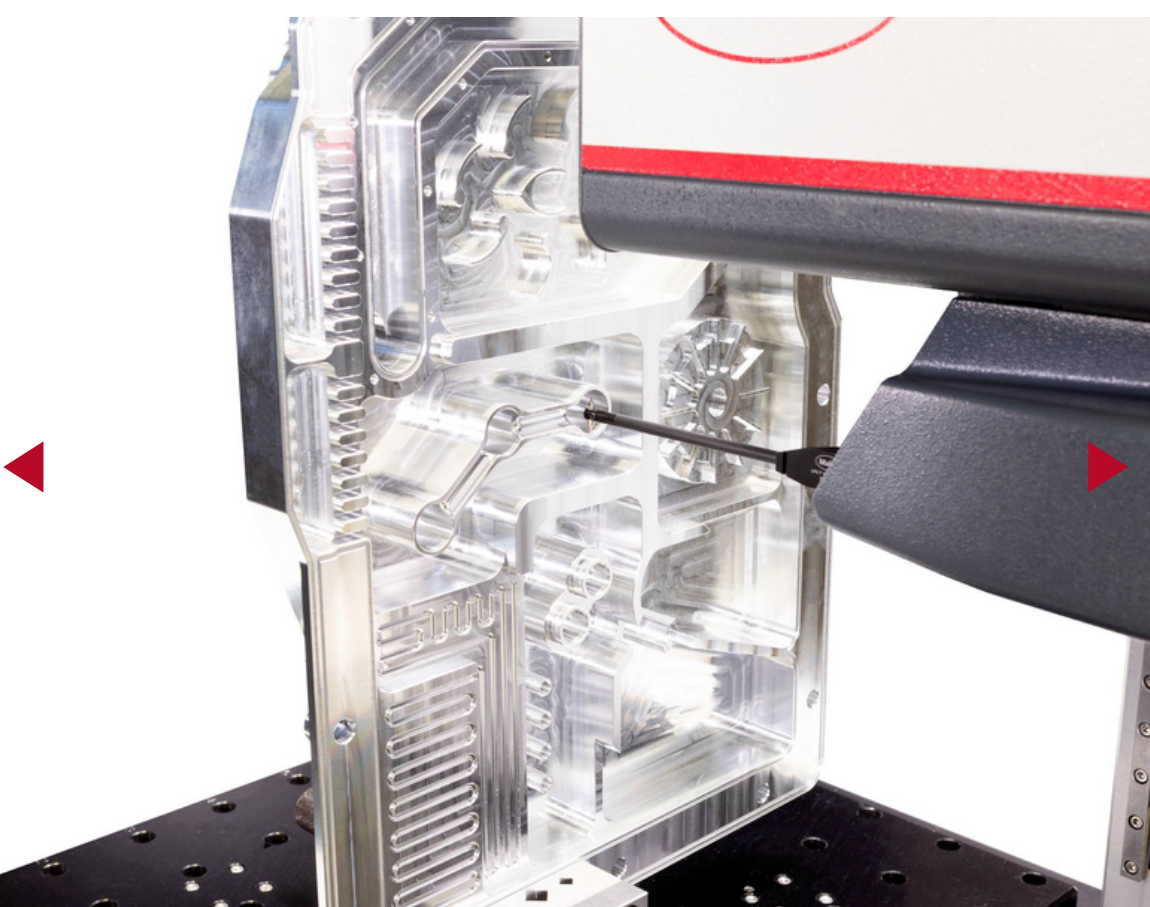

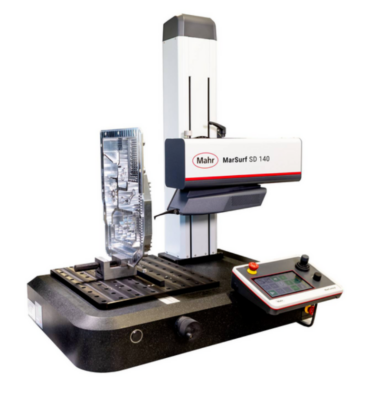

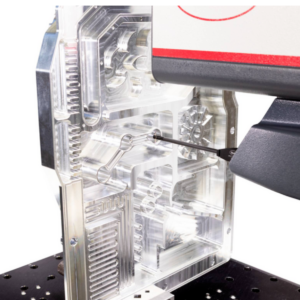

• Bàn đỡ rộng rãi và phạm vi đo lớn: lý tưởng để đo các chi tiết có kích thước lớn.

Đo độ nhám và biên dạng đồng thời với độ chính xác cao cùng MarSurf SD 140 mới:

• Hệ thống đầu dò tiếp xúc được phát triển mới, hiệu suất cao.
• Thu nhận dữ liệu đo độ nhám và biên dạng chỉ trong một lần, đồng thời xử lý đánh giá.
• Thay đổi tay dò dễ dàng thông qua giao diện nam châm, tích hợp chip nhận dạng và tự động lựa chọn lực tiếp xúc.
• Tiết kiệm đáng kể thời gian và chi phí so với các thiết bị đo truyền thống.
• Trục X: 140 mm; Trục Z: 350 mm.
• Trục bàn TY tùy chọn: điều khiển bằng động cơ hoặc điều chỉnh thủ công.

Đo nhanh hơn một cách đơn giản:

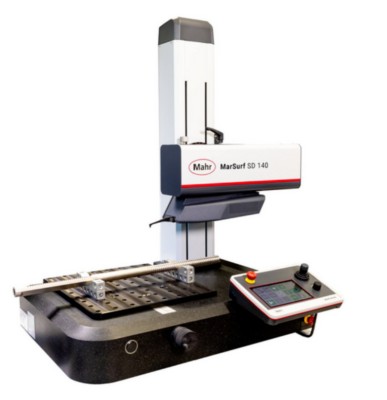

• Hệ thống kẹp đơn giản giúp định vị chi tiết an toàn, nhanh chóng và chính xác.
• Quá trình đo nhanh hơn tới 65% nhờ các trục di chuyển tốc độ cao và đầu dò tiếp xúc thế hệ mới (đo minh họa trên bề mặt cổ trục).
• Toàn bộ quy trình có thể được tự động hóa với các trục CNC tốc độ cao kết hợp cùng phần mềm đo lường và phân tích MarWin, giúp tiết kiệm thêm chi phí trong quá trình sản xuất tại hiện trường.

MÔ TẢ SẢN PHẨM

Ứng dụng:

• Kỹ thuật cơ khí
  Đo biên dạng các chi tiết như: vòng bi, ren, thanh ren, trục vít me bi, trục, thanh răng
• Đo lường gần dây chuyền sản xuất
  Đo biên dạng trong quy trình bán tự động
• Ngành công nghiệp ô tô
  Đo các chi tiết như: hệ thống lái, phanh, truyền động, trục khuỷu, trục cam, nắp xy-lanh
• Y tế
  Đo biên dạng các chi tiết như: khớp nhân tạo hông và đầu gối, vít y tế, trụ cấy nha khoa
