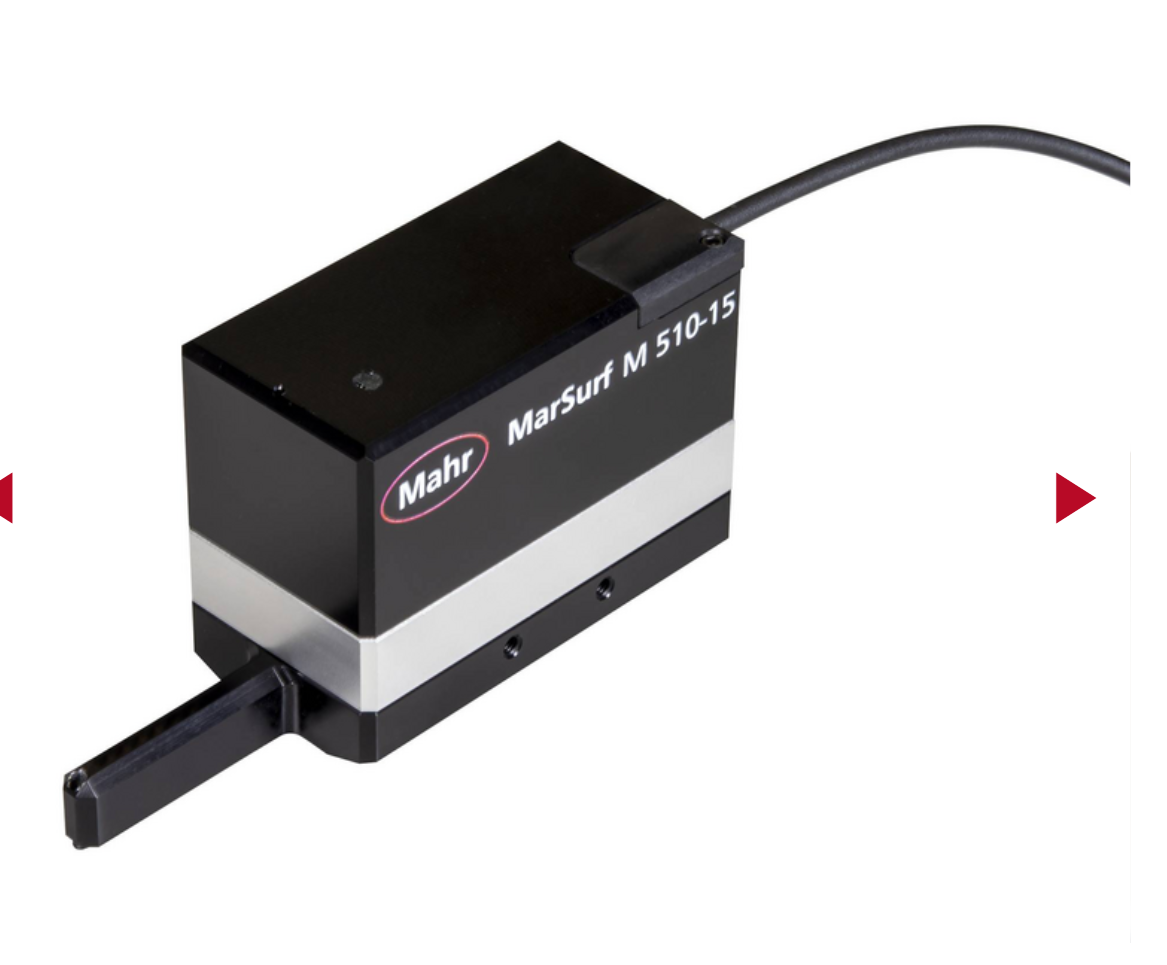

Thiết bị đo độ nhám cầm tay MarSurf M510 MiniProfiler

Thiết bị đo độ nhám cầm tay của Mahr nổi bật với thiết kế di động, độ chính xác cao và khả năng đo ngay tại hiện trường mà không cần cố định mẫu. Máy tích hợp màn hình hiển thị sắc nét, dễ thao tác, phù hợp cho môi trường sản xuất khắt khe. Hiệu quả, linh hoạt và đáng tin cậy, đây là lựa chọn hàng đầu cho kiểm tra chất lượng bề mặt nhanh chóng.

Cùng TTCtech khám phá lý do vì sao sản phẩm này được nhiều kỹ sư tin dùng nhé!

TÍNH NĂNG NỔI BẬT

Hệ thống không dùng thanh trượt nhỏ nhất với dải đo 15 mm

• Việc đánh giá bề mặt bằng phương pháp dò không dùng thanh trượt (skidless) không chỉ cần thiết trong phòng đo mà ngày càng được ứng dụng rộng rãi ngay tại khu vực sản xuất.

Thiết kế nhỏ gọn

• Hệ thống đầu dò không gắn giá đỡ nhỏ nhất trên thị trường.
• Thiết kế nhỏ gọn và nhẹ, dễ cầm tay và thao tác.
• Có 3 phiên bản với chiều dài đo: 15 mm, 50 mm và 75 mm.
• Chống rung hiệu quả – có thể sử dụng trực tiếp trên máy sản xuất và máy gia công.

Độc đáo

• Thiết bị chuyên biệt duy nhất cho ngành kim loại tấm, sử dụng hệ thống dò tự do theo tiêu chuẩn SEP 1941 (đo giá trị đặc trưng độ gợn sóng WSA(1–5) trên sản phẩm thép tấm cán nguội)
• Đầu dò nâng/hạ bằng động cơ – đầu dò là bộ phận duy nhất bị mài mòn và luôn được bảo vệ trong thân vỏ

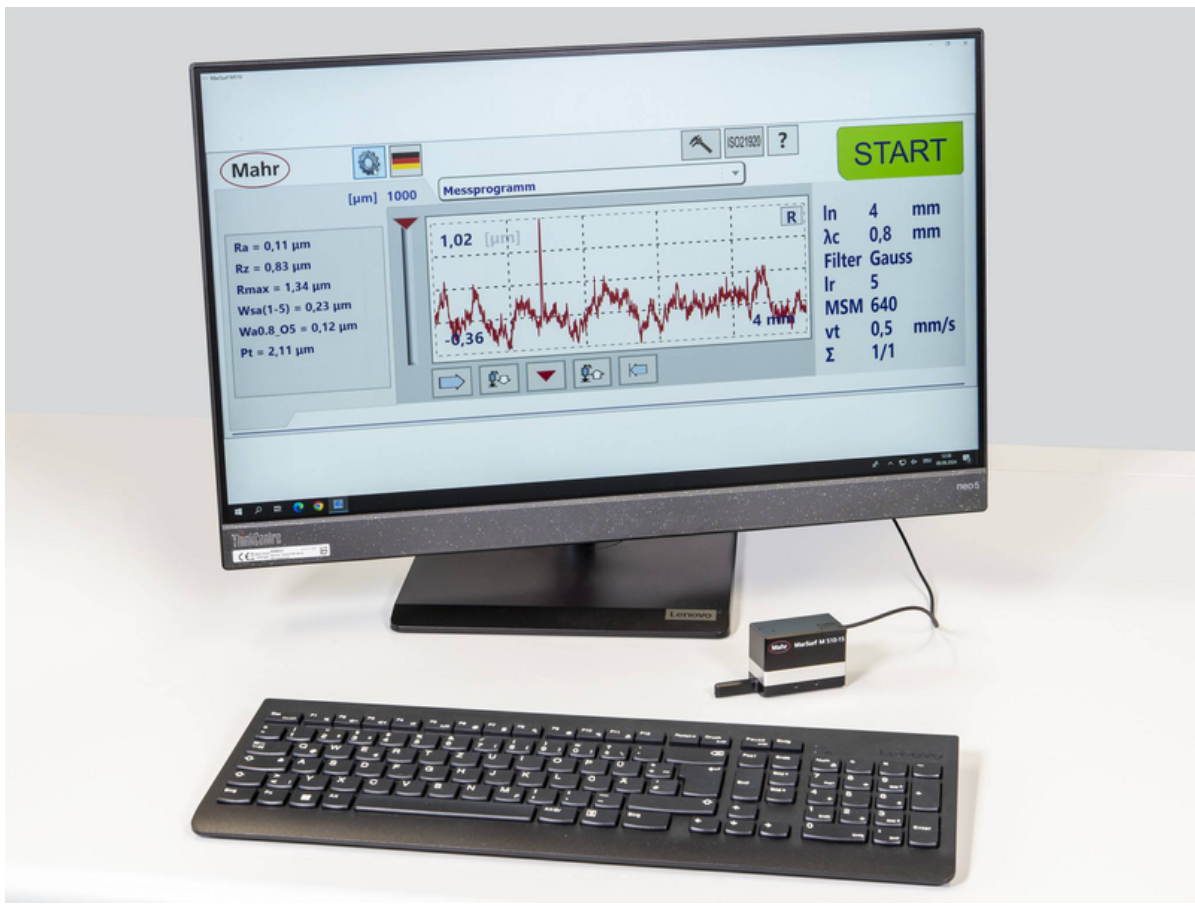

• Phần mềm dễ sử dụng
• Lắp đặt và cài đặt đơn giản, khách hàng có thể tự thực hiện

Đo lường tuân thủ tiêu chuẩn

• Xác định các thông số độ nhám và áp dụng bộ lọc theo đúng tiêu chuẩn
• Đo nhanh và tiện lợi các thông số P, R và W chỉ với một thiết bị duy nhất
• Đo lường theo tiêu chuẩn mới: DIN EN ISO 21920-2 : 2021
• Chiều dài đo lên đến 75 mm – phù hợp cho các bề mặt có độ gợn sóng lớn và độ nhám cao

Ứng dụng:

Cơ khí chế tạo

• Ổ trục, trục, thanh răng, van, và nhiều linh kiện khác trong ngành cơ khí và cơ khí chính xác

Ô tô

• Hệ thống lái, hệ thống phanh, hộp số, trục khuỷu, trục cam, nắp xy lanh, thân xy lanh, bộ tăng áp (turbocharger)

Y tế

• Đo độ nhám trên các endoprostheses (cấy ghép trong cơ thể) như khớp háng và đầu gối

Hàng không

• Các linh kiện tuabin

Quang học

• Nhiều loại linh kiện quang học khác nhau

Trọn bộ bao gồm:

– Máy chính
– Bộ truyền động (có thể tháo rời)
– 1 đầu dò tiêu chuẩn
– Pin sạc tích hợp trong máy
– Tấm chuẩn độ nhám được tích hợp sẵn trong máy và có thể tháo rời, đi kèm chứng chỉ hiệu chuẩn của Mahr
– Nắp bảo vệ đầu dò
– Nguồn cấp với 3 bộ chuyển đổi nguồn
– Hướng dẫn sử dụng
– Hộp đựng có dây đeo
– Cáp USB
– Dây nối dài (1.2 m)
– Dụng cụ điều chỉnh độ cao tích hợp sẵn

MÔ TẢ SẢN PHẨM

• Chiều dài hành trình đo (trục X) : 15 mm
• Chiều dài đo (Lt): tối đa 15 mm
• Nguyên lý đo: Phương pháp tiếp xúc bằng đầu dò, kiểu không dùng thanh trượt (skidless)
• Lực đo:  0.00075 N
• Bán kính mũi đo: 2 µm
• Bộ lọc theo tiêu chuẩn ISO/JIS: DIN EN ISO 16610-21 (bộ lọc Gaussian)
• Giá trị cắt (Cutoff Ic) theo ISO/JIS | 0,08 mm / 0,25 mm / 0,8 mm / 2,5 mm / 8,0 mm / có thể thay đổi
• Số lượng chiều dài lấy mẫu (n) | 5 (theo ISO/JIS)
• Tốc độ đo | 0.1 mm/s đến 2 mm/s
• Tốc độ định vị trục X | Tối đa 2 mm/s
• Thông số bề mặt | Hơn 75 giá trị đặc trưng cho biên dạng R, P, W – theo tiêu chuẩn ISO/JIS/MOTIF hiện hành
• Giao diện dữ liệu | USB-A, 4 x USB 3.1 Gen. 2, DisplayPort, HDMI, không dây
• Đầu dò | Hệ thống đầu dò cảm ứng từ kiểu không dùng thanh trượt
• Nhiệt độ vận hành | 5 °C đến 35 °C
• Khối lượng đầu đo | 150 g
• Kích thước đầu đo (D x R x C) | 52 x 28 x 40 mm
• Tiêu chuẩn khác hỗ trợ | Daimler MBN 31007, SEP 1941
• Mũi đo (stylus) | 2 µm
• Dải đo (Z-axis) | 1 mm
